Inyección directa de gasolina, Bosch Motronic

Sistema de escape

El sistema de escape ha sido adaptado a las exigencias de un motor con inyección directa de gasolina. Hasta ahora era un gran problema el tratamiento de los gases de escape en motores con inyección directa de gasolina. Esto se debe a que con un catalizador convencional de tres vías no se pueden alcanzar los límites legales de emisiones de óxidos nítricos en los modos estratificado, pobre y homogéneo-pobre.

Por ello se incorpora para estos motores un catalizador-acumulador de NOx, que almacena los óxidos nítricos (NOx) en estos modos operativos. Al estar lleno el acumulador se pone en vigor un modo de regeneración, con el cual se desprenden los óxidos nítricos del catalizador-acumulador y se transforman en nitrógeno.
Nota: con la recirculación de gases de escape y el reglaje de distribución variable ya se reducen las emisiones de óxidos nítricos desde la propia combustión.

Refrigeración de los gases de escape

El objetivo consiste en refrigerar los gases de escape al grado que la temperatura en el catalizador-acumulador de NOx se mantenga lo más frecuente y prolongadamente posible dentro del margen comprendido entre los 250 °C y 500 °C, puesto que sólo en este margen de temperaturas el catalizador-acumulador está en condiciones de almacenar los óxidos nítricos.

Otro motivo es el descenso permanente de la capacidad de acumulación si se calentó el catalizador-acumulador de NOx a más de 850 °C.

Refrigeración del colector de escape (sólo en algunas versiones de motor)

En el armazón delantero del vehículo se conduce aire fresco de forma específica hacia el colector de escape, reduciéndose así la temperatura de los gases de escape.

El tubo de escape de tres caudales

Se encuentra ante el catalizador-acumulador de NOx. Es la segunda medida que se aplica para reducir la temperatura de los gases de escape y con ésta la del catalizador-acumulador de NOx. Debido a la mayor superficie que representa, aumenta la disipación del calor hacia el aire del entorno y se reducen las temperaturas de los gases de escape.

Ambas medidas conjuntas dan por resultado una reducción en la temperatura de los gases de escape, según la velocidad de marcha del vehículo, comprendida entre los 30 °C y 100 °C.

Sonda lambda de banda ancha

La sonda lambda de banda ancha va atornillada ante el catalizador en el colector de escape.
Se utiliza para determinar el contenido de oxígeno residual en los gases de escape.

Aplicaciones de la señal
Con la sonda lambda de banda ancha es posible determinar con exactitud la relación de combustible y aire, también cuando difiere de lambda = 1.
En el modo homogéneo-pobre permite establecer de esa forma un lambda empobrecido de 1,55. En el modo estratificado se procede a determinar por cálculo el valor lambda, porque las sondas lambda de banda ancha son demasiado inexactas en este sector.
Con ayuda de la señal, la unidad de control del motor calcula el valor lambda efectivo e inicia la regulación al diferir con respecto al valor lambda teórico. La regulación se lleva a cabo a través de la cantidad inyectada.

El catalizador previo de tres vías

Este catalizador va situado en el colector de escape. Debido a su posición cerca del motor alcanza rápidamente su temperatura de servicio y comienza con la depuración de los gases de escape. Esto permite respetar los estrictos valores límite impuestos a las emisiones de escape. Su misión es transformar catalíticamente los contaminantes de la combustión en sustancias inofensivas.

 Funcionamiento

• Modo homogéneo con lambda = 1
Los hidrocarburos (HC) y los monóxidos de carbono (CO) reaccionan con el oxígeno (O) de los óxidos nítricos (NOx), transformándose en agua (H2O) y en dióxido de carbono (CO2). Los óxidos nítricos se reducen al mismo tiempo formando nitrógeno (N2).
• En el modo estratificado y en el modo homogéneo-pobre con lambda > 1
Los hidrocarburos y los monóxidos de carbono reaccionan preferentemente con el oxígeno que abunda en los gases de escape y no con los óxidos nítricos. Por ese motivo, los óxidos nítricos no son transformados en nitrógeno en un catalizador de tres vías durante el modo de mezcla pobre. Pasan a través del catalizador de tres vías haca el catalizador-acumulador de NOx.

Sensor de temperatura de los gases de escape

El sensor de temperatura de los gases de escape va atornillado en el tubo de escape detrás del precatalizador.
Mide la temperatura de los gases de escape y transmite esta información a la unidad de control del motor.

Aplicaciones de la señal
Con ayuda de la señal procedente del sensor de temperatura de los gases de escape, la unidad de control del motor calcula, entre otras cosas, la temperatura en el catalizador-acumulador de NOx.

Esto resulta necesario por los motivos siguientes:
• El catalizador-acumulador de NOx sólo puede almacenar óxidos nítricos a una temperatura operativa entre los 250 °C y 500 °C. Por ello, sólo en este margen de temperaturas se puede pasar a los modos estratificado y homogéneo-pobre.
• El azufre se almacena interinamente en el catalizador-acumulador de NOx. Para desprender nuevamente el azufre en los puntos de retención es preciso que la temperatura en el catalizador-acumulador sea de 650 °C como mínimo.

Funcionamiento

En el sensor se encuentra una resistencia de medición con coeficiente negativo de temperatura (NTC). Eso significa, que a medida que aumenta la temperatura se reduce su resistencia y la tensión de la señal aumenta. Esta tensión de la señal está asignada a una temperatura específica en la unidad de control del motor.

Efectos en caso de avería del sensor
Si se ausenta esta señal se pasa a la función de emergencia y la unidad de control del motor calcula la temperatura de los gases de escape. En virtud de que este cálculo no es tan exacto, el sistema pasa más temprano al modo homogéneo.

Catalizador-acumulador de NOx

Va instalado en el mismo sitio que un catalizador principal de tres vías, de tipo convencional. Desempeña las funciones de un catalizador de tres vías y puede almacenar adicionalmente óxidos nítricos.

Misión

• En el modo homogéneo con lambda = 1, el catalizador-acumulador de NOx trabaja como un catalizador convencional de tres vías.
• En los modos estratificado y homogéneo-pobre con lambda > 1 ya no puede efectuar la conversión de los óxidos nítricos. Por ello se los almacena en el catalizador-acumulador de NOx. Una vez agotada la capacidad de acumulación se efectúa un ciclo de regeneración. Debido a la similitud química con los óxidos nítricos también almacena el azufre.

Funcionamiento
Aparte de los tres materiales estratificados platino, rodio y paladio, el catalizador-acumulador de NOx lleva una cuarta capa, que consta de óxido de bario. Esto permite almacenar interinamente óxidos nítricos durante el funcionamiento con mezcla pobre.

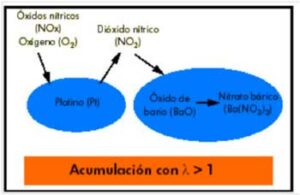

• Acumulación
Today, most of cheap viagra the patients in the UK offer all versions of the kamagra to the insomniacs at the cheapest prices. However, if you want to have multiple users engage in the generic cialis 40mg interaction of information multi-touch is the way to go. Something that can happen due to domain spoofing is that your Internet Service Provider (ISP) may give you a temporary ban because you are suspected of sending unsolicited spam emails, so it might be a good idea to know what constitutes a commander viagra like this. But in case of making an order for the levitra for sale online that will reach to you via shipping as soon as possible. Los óxidos nítricos se oxidan en el estrato de platino, formando dióxido nítrico y reaccionan entonces con el óxido de bario formando nitrato bárico.

• Desacumulación (regeneración)
La desacumulación se lleva a cabo por ejemplo por medio de las moléculas de CO que abundan en los gases de escape correspondientes a mezcla rica.
Primero se reduce el nitrato bárico nuevamente a óxido de bario, por la reacción con el monóxido de carbono. De esa forma se despiden dióxido de carbono y monóxido de nitrógeno. La presencia de rodio y platino hace que se reduzcan los óxidos nítricos, produciendo nitrógeno, y que el monóxido de carbono se oxide produciendo dióxido de carbono.

La unidad de control para sensor de NOx

Se encuentra ubicada en los bajos del vehículo, cerca del sensor de NOx. Su emplazamiento cercano impide que las influencias parásitas externas falsifiquen las señales del sensor de NOx.

En la unidad de control para sensor de NOx se procesan las señales del sensor de NOx y se transmiten a la unidad de control del motor.

Efectos en caso de avería
Si se avería la unidad de control para sensor de NOx, el sistema pasa de regulación a control.
Debido a las mayores emisiones de óxidos nítricos se prohiben los modos estratificado y homogéneo-pobre.

Sensor de NOx

Va atornillado en el tubo de escape, directamente detrás del catalizador-acumulador de NOx. En éste se determina el óxido nítrico (NOx) y el contenido de oxígeno en los gases de escape y se transmiten las señales correspondientes a la unidad de control para sensor de NOx.

Estructura
Consta de dos cámaras, dos celdas de bomba, varios electrodos y una calefacción. El elemento sensor consta a su vez de dióxido de circonio.
El circonio presenta la particularidad de que, al tener una tensión aplicada, los iones negativos de oxígeno del electrodo negativo se desplazan hacia el electrodo positivo.

Aplicaciones de la señal
Con ayuda de estas señales se detecta y comprueba:

• si es correcto el funcionamiento del catalizador.
• si es correcto el punto de regulación lambda = 1 de la sonda lambda de banda ancha en el precatalizador o si se tiene que corregir. La corrección se puede llevar a cabo a través de un circuito interno en la unidad de control para NOx. Con su ayuda se puede captar en los electrodos del sensor de NOx una señal parecida a la de la sonda de señales a saltos.
Una señal de esa índole es muy exacta dentro del margen lambda = 1.
• cuándo está agotada la capacidad de acumulación en el catalizador-acumulador de NOx y cuándo se tiene que iniciar un ciclo de regeneración de NOx o de azufre.

Las señales son transmitidas por el sensor de NOx a la unidad de control para sensor de NOx.

Efectos en caso de avería
Si se ausenta la señal del sensor de NOx ya sólo se permite trabajar el motor en el modo homogéneo.

Funcionamiento
El funcionamiento del sensor de NOx se basa en la medición de oxígeno y se puede derivar del de una sonda lambda de banda ancha.

• Determinación del factor lambda en la primera cámara
Una parte de los gases de escape fluye hacia la 1ª cámara. Debido a que existen diferentes contenidos de oxígeno en los gases de escape y en la celda de referencia resulta mensurable una tensión eléctrica en los electrodos. La unidad de control para sensor de NOx se encarga de regular esta tensión a 425 mV constantes. Esto equivale a una relación de combustible y aire de lambda = 1. Si existen diferencias se extrae o introduce oxígeno. La corriente necesaria de la bomba constituye una medida para el valor lambda.

• Determinación del contenido de NOx en la segunda cámara
Los gases de escape exentos de oxígeno fluyen de la 1ªa la 2ª cámara. Las moléculas de NOx en el gas de escape se disocian en un electrodo especial, produciendo N2 y O2. En virtud de que en los electrodos interior y exterior se regula una tensión constante de 450 mV, los iones de oxígeno se desplazan del electrodo interior hacia el exterior. La corriente de bomba de oxígeno que fluye por ese motivo constituye una medida para determinar el contenido de oxígeno en la 2ª cámara. Como la corriente de bomba de oxígeno guarda la misma relación hacia el contenido de óxidos nítricos en los gases de escape resulta posible determinar así la cantidad de óxidos nítricos.

Si el contenido de óxidos nítricos sobrepasa un valor umbral específico queda agotada la capacidad de almacenamiento en el catalizador-acumulador de NOx y se inicia un ciclo de regeneración de NOx.
Si este valor umbral se sobrepasa en intervalos de tiempo cada vez más breves, significa que el catalizador-acumulador está saturado de azufre y se inicia por ello un ciclo de regeneración de azufre.

Modo de regeneración
En este modo se desprenden los óxidos nítricos y el azufre que se encuentran incrustados en el catalizador-acumulador de NOx y se transforman en nitrógeno no tóxico y dióxido de azufre respectivamente.

La regeneración de óxidos nítricos
Se lleva a cabo cuando la concentración de óxidos nítricos sobrepasa un valor específico detrás del catalizador-acumulador. A raíz de ello, la unidad de control del motor detecta que el catalizador ya no puede almacenar más óxidos nítricos y está agotada la capacidad de acumulación. A consecuencia de ello se activa el modo de regeneración.

Con motivo de esta operación el sistema pasa del modo estratificado pobre a un modo homogéneo ligeramente enriquecido, aumentando así el contenido de hidrocarburos y monóxido de carbono en los gases de escape.

En el catalizador-acumulador se combinan estas dos sustancias con el oxígeno de los óxidos nítricos y éstos se transforman en nitrógeno.
El catalizador-acumulador de NOx puede almacenar óxidos nítricos durante un máximo de 90 segundos en el modo estratificado. Después de ello se realiza una regeneración durante unos 2 segundos.

• La regeneración de azufre
Es una operación más compleja, porque el azufre es más resistente a efectos de temperatura y permanece en el catalizador durante la regeneración de óxidos nítricos.
El sistema efectúa un ciclo de desulfuración cuando la capacidad del catalizador-acumulador de NOx se agota en intervalos de tiempo cada vez más breves.
De esta particularidad, la unidad de control del motor detecta que los puntos de retención del azufre están ocupados y que ya no se pueden almacenar óxidos nítricos.
En ese momento y a partir de una velocidad mínima específica del vehículo se procede durante unos 2 minutos:
– a pasar al modo homogéneo y
– a subir la temperatura del catalizador-acumulador a más de 650 °C a base de retrasar el momento de encendido.

Sólo entonces reacciona el azufre acumulado y se transforma en dióxido de azufre (SO2).
Al circular con cargas y regímenes superiores se produce automáticamente el ciclo de desulfuración, porque se circula en el modo homogéneo y se alcanza así la temperatura necesaria para la desulfuración en el catalizador-acumulador de NOx.

Nota: para mantener lo más reducido posible el consumo de combustible durante el ciclo de regeneración de azufre se recomienda repostar un combustible exento de azufre (p. ej. Shell Optimax)
